电子行业纯水制备工艺
来源:    发布时间:2020-11-06

       现代社会已进入以电子技术为代表的信息时代,信息产业已成为现代经济的重要支柱产业,电子技术则是信息产业的核心与基础。集成电路、半导体、单晶硅/多晶硅、芯片均属于电子行业范畴。

       在电子行业,超纯水不同于其他行业的超纯水的要求,有极其严苛的水质要求。电子行业的纯水标准有以下几个执行标准:

       ● GB/T11446.1-2013《中国国家电子级水》

       ● JB/T7621-1994《电力半导体器件工艺用高纯水》

       ● ASTM-D5127-2007《美国电子学和半导体工业用超纯水标准》

       其中,《中国国家电子级水》中将电子级水分为四个级别:Ⅰ级、Ⅱ级、Ⅲ级、Ⅳ级。


电子级水的水质标准


       ● 电子行业超纯水的应用领域:

       1.主要用于清洗硅片;

       2.少量用于药液配制;

       3.硅片氧化的水汽源;

       4.部分设备的冷却水;

       5.配制电镀液。

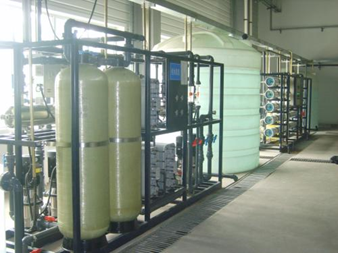

       ● 超纯水制备工艺

       根据生产要求对电阻率要求,超纯水可以分为≥16MΩ、≥17MΩ、≥18MΩ三个级别,出水水质要求不同,超纯水制备工艺也各不相同。

       ● ≥16MΩ超纯水制备工艺

       原水→预处理系统→一级RO→中间水箱→粗混合床→精混合床→纯水箱→紫外线杀菌器→精密过滤器→用水点(传统工艺)

       原水→预处理系统→一级RO→中间水箱→EDI→纯水箱→紫外线杀菌器→0.2或0.5μm精密过滤器→用水点(最新工艺)

       ● ≥17MΩ超纯水制备工艺

       原水→预处理系统→一级RO→中间水箱(PH调节)→二级RO→中间水箱→粗混合床→精混合床→纯水箱→紫外线杀菌器→0.2或0.5μm精密过滤器→用水点(传统工艺)

       原水→预处理系统→一级RO→中间水箱(PH调节)→二级RO→中间水箱→EDI→纯水箱→紫外线杀菌器→0.2或0.5μm精密过滤器→用水点(最新工艺)

       ● ≥18.0MΩ超纯水制备工艺

       原水→预处理系统→一级RO→中间水箱(PH调节)→二级RO→中间水箱→粗混合床→精混合床→纯水箱→紫外线杀菌器→抛光混床→精密过滤器→用水点(传统工艺)

       原水→预处理系统→一级RO→中间水箱(PH调节)→二级RO→中间水箱→EDI→纯水箱→紫外线杀菌器→抛光混床→0.2或0.5μm精密过滤器→用水点(最新工艺)


       电子行业对超纯水的水质要求特别严格。近年来,超纯水应用技术取得了跨越式发展,重要标志是膜技术的广泛应用。膜技术用于超纯水处理工程,工艺简单、运行维护方便,同时增加终端抛光混床技术,最终保证超纯水的水质稳定可靠。
